智慧供水管网解决方案
——以AI和时空大数据技术赋能城市供水精细化管理
智慧管网方案概述
通过物联网、大数据和AI技术实现全流程数字化管理，构建覆盖水表采购、检定、安装到报废的全生命周期管理体系，集成阀门智能监控、DMA分区计量、GIS空间分析等核心功能，显著提升漏损治理效率与供水可靠性；实现“供水网络+社区网格”双网融合的管网管理模式

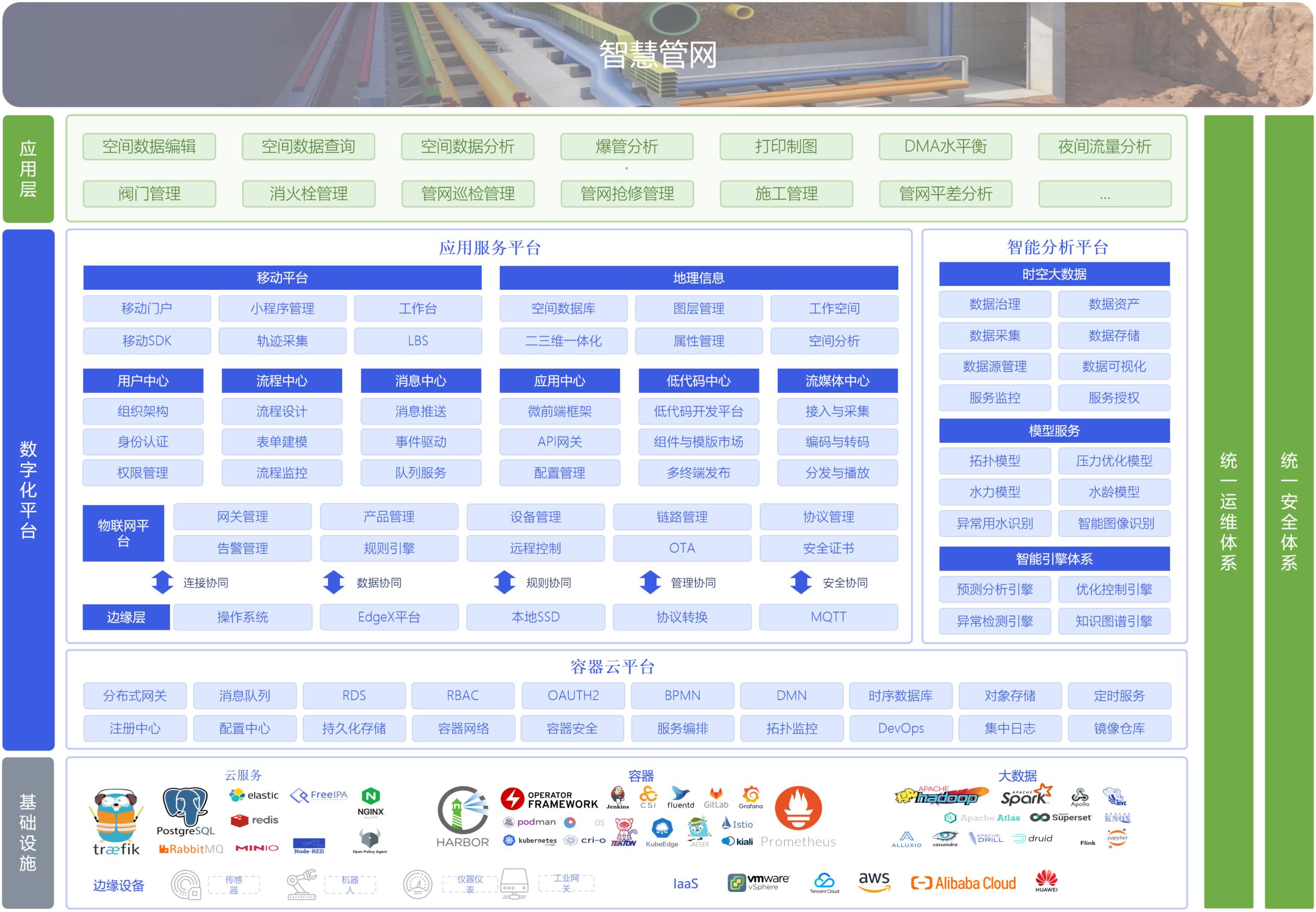

智慧管网技术架构
A. 供水管网GIS系统解决方案
一、方案概述
本方案基于GIS地理信息系统技术，构建覆盖管网数据全生命周期的智慧管理平台，实现从数据采集、空间分析到成果输出的闭环管理。方案集成管网空间数据管理、图形编辑、智能分析等核心功能，助力水务企业提升管网管理效率30%以上，降低运营成本25%。
二、核心功能模块详解
1. 管网空间数据管理
数据采集与整合：
支持多源数据导入（CAD/SHP/Excel/数据库），自动校验拓扑关系
版本控制机制：记录每次数据修改的操作人、时间及修改内容，支持版本回滚
数据备份策略：每日增量备份+每周全量备份，确保数据安全
属性管理：
结构化字段管理：包含材质、管径、埋深、年代等200+属性字段
元数据管理：记录数据来源、坐标系、精度等元信息
数据质量检查：
拓扑错误自动检测：识别悬挂点、重叠线段等常见错误
属性完整性校验：确保关键字段（如管径、材质）无缺失
2. 图形编辑功能
基础编辑工具：
管道编辑：支持添加/删除/修改管道，自动更新关联节点
节点编辑：可调整节点位置、连接关系，保持拓扑一致性
属性联动编辑：修改图形时自动更新属性表，反之亦然
高级编辑功能：
批量编辑：支持同时修改多个对象的属性或位置
拓扑编辑：自动维护管网连通性，避免生成孤立管网
历史记录：记录每次编辑操作，支持操作回退
三维编辑支持：
支持在三维场景中进行管道、节点的添加与修改
自动更新三维模型，保持与二维数据的一致性
3. 统计查询功能
属性查询：
SQL查询：支持复杂条件查询（如"管径>300mm且材质为铸铁的管道"）
模糊查询：支持部分关键词匹配（如查询包含"泵"字的设备）
空间查询：
点查询：点击地图获取特定位置管道信息
线查询：沿管道查询关联设备
面查询：查询特定区域内的管网分布
缓冲区查询：查询距离某点一定范围内的管道
统计报表：
管道长度统计：按管径、材质、年代等分类统计
设备数量统计：统计阀门、消火栓等设备的数量及分布
自定义报表：支持用户自定义统计维度与输出格式
4. 空间分析功能
管阀分析：
爆管分析：3秒内生成受影响区域及关阀方案，自动计算受影响用户数
路径分析：计算两点间最短路径，考虑管道坡度、管径等因素
连通性分析：检查管网连通性，识别孤立管道
水力模型校核：
基于EPANET引擎进行压力/流量模拟
识别管网薄弱环节（如低压区、高流速区）
模拟不同工况下的管网运行状态
拓扑检查：
自动检测拓扑错误（如未闭合环路、非法连接）
生成拓扑错误报告，指导数据修正
孤立管网分析：
识别与主网无连接的管道段
分析孤立管网形成原因及影响范围
悬挂点分析：
检测未连接的管道端点
评估悬挂点对管网运行的影响
网络分析：
资源分配分析：模拟水源分配情况
服务区分析：确定特定区域的供水来源
5. 打印制图功能
地图模板：
提供多种标准地图模板（如管网分布图、设备定位图）
支持自定义模板，可添加图例、比例尺、指北针等元素
批量打印：
支持按区域、按类型批量打印多张图纸
自动生成图纸目录与索引
输出格式：
矢量格式：PDF、DXF（支持CAD二次编辑）
栅格格式：JPG、PNG（适合快速查看）
打印设置：
纸张大小、方向、边距自定义
比例尺自动计算与显示
三、技术实现方案
1. 数据层
空间数据库：PostgreSQL+PostGIS（支持空间索引与空间函数）
属性数据库：Oracle/MySQL（处理海量属性数据）
文件存储：MinIO（存储图纸、视频等非结构化数据）
2. 平台层
GIS引擎：ArcGIS Engine/MapGIS（提供核心空间分析功能）
工作流引擎：Activiti 7.0（实现业务流程自动化）
消息队列：RabbitMQ（实现异步通信与解耦）
3. 应用层
桌面端：C#/Java开发，集成丰富的GIS功能
Web端：Vue3+OpenLayers，支持浏览器访问
移动端：React Native开发，支持Android/iOS设备
B.供水管网漏损治理DMA系统解决方案
一、方案概述与引言
在当前水资源日益紧缺的背景下，供水管网的漏损控制已成为水务企业运营管理的核心挑战。传统的粗放式管理方式难以精准定位和有效控制漏损。本方案基于DMA分区计量理念，深度融合GIS技术、物联网感知与大数据分析，构建一套集分区管理、动态监测、智能分析、模拟推演于一体的精细化、主动式漏损治理体系。它通过将庞杂的供水管网划分为若干独立计量的区域，实现对每个区域入流量和出流量的实时监控与分析，从而将管网漏损率系统性地降至9%以下的先进水平，为水务企业创造显著的经济与社会效益。
二、核心功能模块详解
1. 水表分区管理
水表分区管理是整个DMA系统的基础，它通过空间与属性的双重管理，为后续分析提供精准的数据基底。
1.1 分区GIS图形管理
拓扑构建与可视化：基于GIS平台，自动构建并可视化展现由管道、阀门、水表等要素构成的DMA分区封闭管网模型，是实现精准计量的物理前提。
1.2 分区属性管理
系统为每个分区建立了一份完整的数字化档案：
基础属性：分区编码、名称、所属区域、创建日期、负责人。
技术属性：总面积、管道总长度、用户数量、平均日供水量。
资产关联：与该分区相关的所有设备资产ID，如流量计型号、阀门编号等。
2. 指标管理
系统建立了一套科学的关键绩效指标（KPI）体系，用于量化评估漏损治理成效。
核心水量指标：
供给水量：通过分区入口点计量的水量。
注册用户用水量：所有合法用户水表读数的总和。
漏损分析指标：
漏损率：(供给水量 - 注册用户用水量) / 供给水量 × 100%。
单位管长漏损量（m³/km/h）：用于评估不同材质和年代管道的固有漏损水平。
夜间最小流量：作为推断真实漏损的关键依据。
系统运营指标：
平均压力：反映管网的整体运行负荷。
压力标准差：评估管网压力的稳定性。
3. DMA水量分析
这是DMA系统的日常核心研判环节。
数据源：实时接入DMA入口总表的流量、压力数据，以及分区内用户智能水表的读数。
4. 水平衡分析
基于国际水协会（IWA）的标准水平衡分析模型，对DMA内的各类水量组分进行系统化分解。
5. 夜间最小流量分析
此功能专为探测“暗漏”设计，是定位物理漏损最有效的手段之一。
分析方法：
数据采集：在凌晨2:00至4:00的用户用水低峰期，进行高频率（如每5分钟）的数据采样。
分析过程：
系统自动选取该时段内最稳定且最低的流量值作为分析基准。
6. 模拟推演（DMA虚拟表）
模拟推演功能是DMA系统的高级决策支持工具。
虚拟表设定：用户可在DMA内任意指定位置添加虚拟流量计。
推演场景：
现有管网优化：模拟调整管道直径、优化水泵运行策略对漏损的影响。
7. 多维度水表对比分析
此模块将分散的水表数据关联起来，进行多层次的对比与关联分析。
总表与单个水表分析：通过对比DMA总表的计量水量与区域内某一块特定用户水表的计量水量，排查该用户支线是否存在漏损或水表故障。
C. 阀门管理系统解决方案
一、方案概述
本方案通过构建"物联网感知+AI决策"融合的智慧阀门管理体系，实现阀门从采购、安装、运行到报废的全生命周期数字化管理。系统集成智能传感、边缘计算、大数据分析等前沿技术，可降低阀门故障率40%以上，提升运维效率50%，年节约维修成本超百万元，助力水务企业实现降本增效与安全生产双目标。
二、核心功能模块详解
2.1 阀门地图总览
功能架构：
空间数据可视化：
基于GIS系统实现阀门空间坐标精准映射，支持二三维地图切换
集成倾斜摄影模型，实现阀门与管网结构的立体化展示
空间定位精度：<0.5米，支持快速定位阀门位置
状态实时展示：
通过颜色标识阀门状态（绿色：正常；黄色：预警；红色：故障）
叠加压力、流量等实时数据，形成"一图看全貌"的监控界面
支持自定义图层显示，如按阀门类型、状态等分类筛选
智能分析功能：
爆管影响分析：3秒内生成受影响区域及关阀方案
路径优化：计算阀门巡检的最短路径，提升巡检效率
技术实现：
采用CesiumJS引擎实现三维可视化，支持千万级管网要素流畅渲染
移动端APP支持离线地图下载，确保外业人员无网络环境下正常使用
2.2 阀门台账管理
功能架构：
全息档案构建：
结构化字段：包含阀门编码、型号、材质、口径、安装位置、供应商信息等50+项属性
附件管理：集成说明书、维修记录、检测报告等文档，支持PDF/DWG/图片格式在线预览
版本控制：自动记录阀门参数变更历史，支持版本对比与回滚
智能检索系统：
支持多条件组合查询（如按型号、位置、状态筛选）
移动端APP支持二维码扫描识别，快速调取阀门信息
空间数据关联：
基于GIS系统绑定阀门空间坐标，实现与管网拓扑关系的精准映射
支持在三维模型中快速定位阀门位置，误差<0.5米
技术实现：
采用RFID技术实现阀门身份识别，扫码即可调取完整档案
数据库采用PostgreSQL+PostGIS空间数据库，支持复杂空间查询
2.3 阀门运行维护（巡检、维修、保养工单管理）
功能架构：
巡检管理：
计划制定：根据阀门类型、使用频率自动生成巡检计划
任务派发：移动端APP接收巡检任务，支持离线操作
过程记录：扫码记录巡检结果，支持图片、视频上传
异常上报：发现异常立即生成维修工单，并推送至责任人
维修管理：
工单生成：根据巡检结果或报警信息自动生成维修工单
资源调度：智能分配维修人员与备件，优化维修路径
过程跟踪：实时更新维修进度，支持维修过程影像留存
验收闭环：维修完成后进行效果评估，形成闭环管理
保养管理：
计划制定：根据阀门使用情况自动生成保养计划（如每季度润滑、每年密封检测）
任务提醒：提前3天推送保养任务至责任人
记录归档：结构化记录保养时间、内容、更换部件等信息
技术实现：
采用Activiti 7.0工作流引擎，实现工单的自动化流转
移动端APP支持离线操作，网络恢复后自动同步数据
2.4 阀门状态监测
功能架构：
运行参数实时监控：
开度传感器：精度±1%（0-100%全量程），监测阀门启闭状态
扭矩监测：识别阀门卡涩风险（扭矩超额定值20%触发报警）
压力监测：范围0-1.6MPa，精度±0.5%，监测管道压力波动
温度监测：范围-20℃~120℃，预防阀体冻裂或过热
智能诊断系统：
基于LSTM神经网络建立阀门健康度评估模型，预测故障概率
异常诊断准确率>92%，提前3-7天预警潜在故障
故障类型识别：卡涩、泄漏、密封失效等6类常见故障
报警管理：
分级报警机制：根据故障严重程度分为一般、严重、紧急三级
多渠道推送：通过短信、APP、邮件等方式及时通知相关人员
技术实现：
采用InfluxDB时序数据库存储运行数据，写入速度>10万点/秒
基于Python开发智能诊断算法，支持模型在线更新
2.5 阀门控制管理
功能架构：
远程控制：
支持4G/5G无线通信，控制指令传输延迟<1秒
提供手动/自动/定时三种控制模式，满足不同场景需求
紧急切断功能：压力超限时自动关闭阀门，防止爆管事故
权限管理：
三级权限体系（管理员/操作员/巡检员），支持操作日志追溯
电子围栏功能：非法操作触发声光报警并推送至监控中心
双人认证机制：关键操作需双重验证
控制策略优化：
基于用水量预测模型，自动调整阀门开度
压力平衡控制：通过阀门调节实现管网压力稳定
技术实现：
采用Modbus TCP/IP协议与PLC设备通信，兼容主流阀门品牌
移动端APP支持一键启闭阀门，操作记录自动归档
三、技术架构
3.1 数据层
时序数据库：InfluxDB存储阀门运行数据（写入速度>10万点/秒）
空间数据库：PostGIS管理阀门空间位置信息（支持空间连接查询）
文件存储：OSS存储维修记录、检测报告等非结构化数据
3.2 平台层
微服务架构：Spring Cloud Alibaba（注册中心/配置中心/网关）
消息队列：RabbitMQ实现异步通信（吞吐量>1万条/秒）
工作流引擎：Activiti 7.0（支持BPMN 2.0规范）
3.3 应用层
Web端：Vue3+Element Plus（支持多端适配）
移动端：UniApp跨平台开发（iOS/Android/H5）
三维可视化：CesiumJS引擎（支持倾斜摄影模型加载）
四、实施效益
D. 消火栓管理系统解决方案
一、方案概述
本方案通过构建"物联网感知+AI决策"融合一体的智慧消火栓管理体系，实现消火栓从安装、运行到报废的全生命周期数字化管理。系统集成智能传感、边缘计算、大数据分析等技术，可降低消火栓故障率35%以上，提升巡检效率50%，年节约维护成本超80万元，有效保障城市消防供水安全。
二、核心功能模块详解
2.1 消火栓地图总览
功能架构：
空间数据可视化：
集成GIS地图与倾斜摄影模型，实现消火栓空间位置精准定位（误差<0.5米）
支持二三维模式切换，叠加管网拓扑、消防重点单位等空间数据
实时显示消火栓状态（正常/故障/维修中），通过颜色标识区分
智能检索与导航：
支持按区域、状态、型号等多条件组合查询
移动端APP提供导航路径规划，支持AR实景导航
紧急情况下自动推送最近可用消火栓信息
技术实现：
采用CesiumJS引擎实现三维可视化，支持千万级空间要素流畅渲染
空间数据库采用PostGIS，支持复杂空间查询（如缓冲区分析、最近邻搜索）
2.2 消火栓台账管理
功能架构：
全息档案构建：
结构化字段：包含消火栓编码、型号、口径、材质、安装日期、维护记录等40+项属性
附件管理：集成说明书、检测报告、维修记录等文档，支持PDF/DWG/图片格式在线预览
版本控制：自动记录参数变更历史，支持版本对比与回滚
智能检索系统：
支持二维码扫描识别，快速调取完整档案
移动端APP支持离线查询与数据同步
技术实现：
采用RFID技术实现消火栓身份识别，扫码响应时间<0.5秒
数据库采用MySQL+Redis组合，保障数据查询效率
2.3 消火栓运行维护
功能架构：
排放管理：
记录排放时间、水量、水质检测结果等信息
自动生成排放报告，包含排放前后压力对比数据
异常排放预警（如排放量超阈值触发报警）
巡检管理：
制定巡检计划（如每月1次全面巡检），支持自定义巡检周期
巡检任务自动派发至责任人，支持扫码签到与拍照上传
巡检报告自动生成，包含检查项、结果、建议等
维修管理：
维修工单自动生成，关联故障类型、位置、历史维修记录
维修进度实时跟踪，支持图片/视频上传留存
维修报告自动生成，包含故障原因、处理措施、效果评估
保养管理：
根据消火栓使用情况自动生成保养计划（如每年1次全面保养）
保养任务自动派发，支持备件库存联动
保养报告自动生成，包含保养内容、更换部件、效果评估
技术实现：
工作流引擎采用Activiti 7.0，支持自定义审批流程
移动端APP支持离线操作，网络恢复后自动同步数据
2.4 消火栓状态监测
功能架构：
运行参数监测：
压力监测：范围0-1.6MPa，精度±0.5%，实时监测管道压力波动
流量监测：范围0-50m³/h，精度±2%，识别非法用水行为
倾斜监测：倾斜45°触发报警，防止消火栓被撞倒
撞击监测：加速度>2g触发报警，防止非法开启
智能诊断系统：
基于LSTM神经网络建立消火栓健康度评估模型，预测故障概率
异常诊断准确率>90%，提前3-7天预警潜在故障
故障类型识别：泄漏、堵塞、压力异常等5类常见故障
技术实现：
采用边缘计算技术，在设备端实现数据预处理，降低传输延迟
AI算法模型定期更新，适应不同使用环境
三、技术架构
3.1 数据层
时序数据库：InfluxDB存储实时监测数据（写入速度>10万点/秒）
空间数据库：PostGIS管理消火栓空间位置信息
文件存储：OSS存储维修记录、检测报告等非结构化数据
3.2 平台层
微服务架构：Spring Cloud Alibaba（注册中心/配置中心/网关）
消息队列：RabbitMQ实现异步通信（吞吐量>1万条/秒）
工作流引擎：Activiti 7.0（支持BPMN 2.0规范）
3.3 应用层
Web端：Vue3+Element Plus（支持多端适配）
移动端：UniApp跨平台开发（iOS/Android/H5）
三维可视化：CesiumJS引擎（支持倾斜摄影模型加载）
四、实施效益
.
